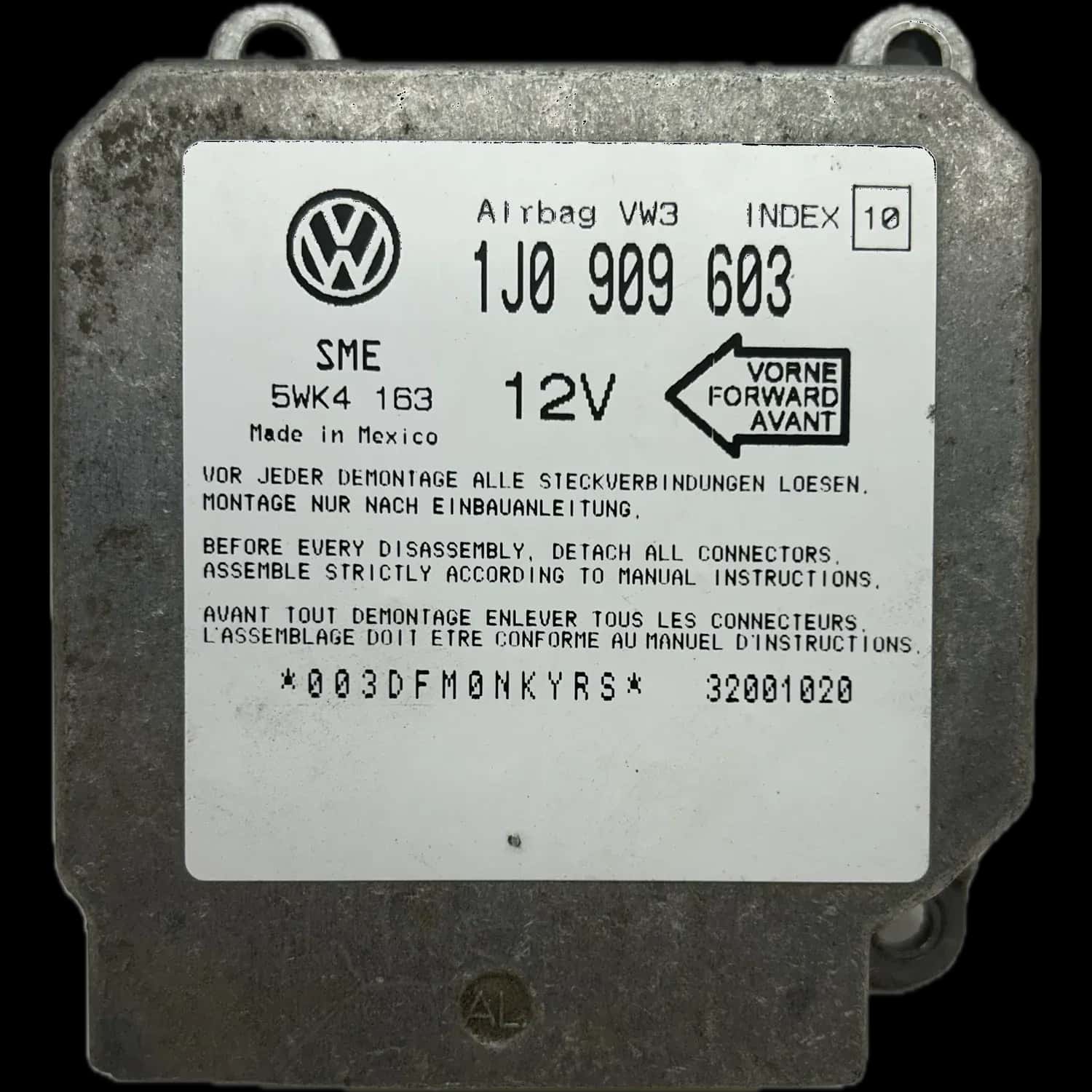

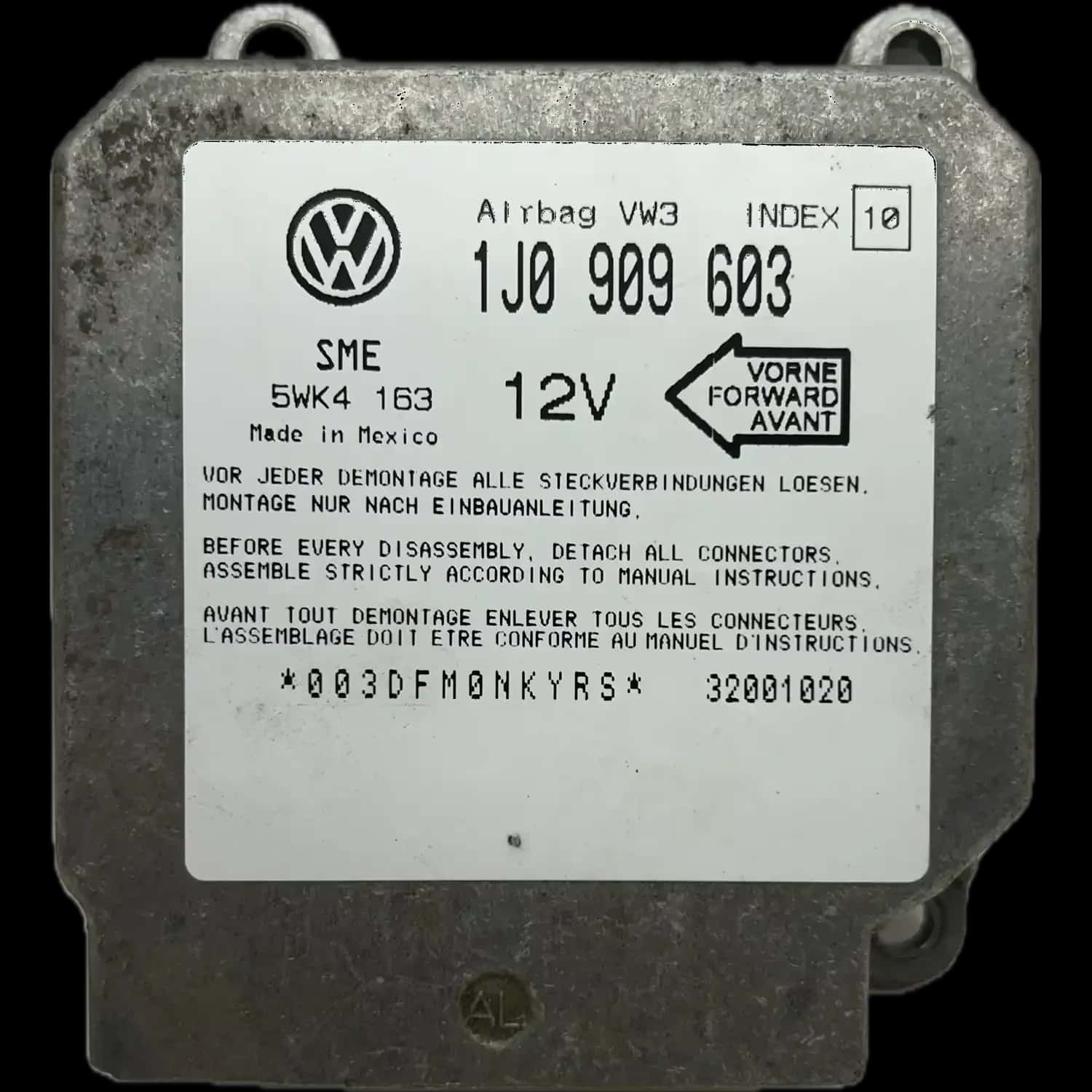

Airbag-Steuergerät mit der Teilenummer 1J0 909 603

Welche Funktion hat das Airbag-Steuergerät 1J0 909 603?

Das Airbag-Steuergerät mit der Teilenummer 1J0 909 603 ist die zentrale Steuereinheit des Supplemental Restraint Systems (SRS) in zahlreichen Fahrzeugen des VW-Konzerns. Es überwacht permanent alle Crash-Sensoren, die Zündkreise der Airbags sowie Gurtstraffer und seine eigene interne Elektronik. Bei einem Unfall löst es die Rückhaltesysteme aus und speichert die Crash-Daten ab.

Als Gehirn des passiven Sicherheitssystems hat dieses Steuergerät die Aufgabe, die Signale der Beschleunigungssensoren im Fahrzeug zu analysieren. Es entscheidet in Millisekunden, ob eine Kollision vorliegt, die das Auslösen der Front- oder Seitenairbags und der Gurtstraffer erfordert.

Gleichzeitig führt das Gerät kontinuierlich Selbsttests durch. Es prüft die elektrischen Widerstände der Zündkreise, die Funktionsfähigkeit der Sensoren und die interne Spannungsversorgung. Jeder festgestellte Fehler wird sofort durch das Aufleuchten der Airbag-Kontrollleuchte signalisiert und im Fehlerspeicher hinterlegt.

Nach einer Auslösung speichert das Steuergerät einen sogenannten Crashdatensatz dauerhaft im internen Speicher. Dieser Datensatz sperrt das Steuergerät für eine weitere Verwendung und sorgt dafür, dass die Airbag-Warnleuchte permanent aktiv bleibt, bis das Gerät fachmännisch instand gesetzt oder ausgetauscht wird.

Warum fällt das Steuergerät 1J0 909 603 aus?

Ein Ausfall des Steuergeräts 1J0 909 603 wird meist durch interne Hardwaredefekte verursacht. Häufigste Ursache ist ein Fehler im internen Speicher (EEPROM/Flash), der zum permanenten Fehlercode 65535 führt. Weitere Gründe sind korrodierte oder gebrochene Lötstellen durch Alterung und Vibration sowie Defekte in der internen Spannungsversorgung.

Die elektronischen Bauteile auf der Platine, insbesondere die Speicherchips, unterliegen einem Alterungsprozess. Mit der Zeit können Datenstrukturen im EEPROM oder Flash-Speicher korrumpieren, was zu internen Prüfsummenfehlern führt. Das System erkennt dies als kritischen Defekt und meldet den Fehler 65535, der eine komplette Deaktivierung des Airbag-Systems zur Folge hat.

Thermische Belastungen und ständige Vibrationen im Fahrzeug können über Jahre hinweg zu Haarrissen in den Lötverbindungen führen, sogenannten kalten Lötstellen. Auch Feuchtigkeit, die ins Fahrzeug eindringt, kann zu Korrosion auf der Platine und an den Steckerkontakten führen und die elektronischen Pfade unterbrechen.

Ein weiterer Ausfallgrund sind Defekte in der Stromversorgungssektion des Steuergeräts. Fehlerhafte Spannungsregler oder Kondensatoren können zu Unterspannungsfehlern führen, die ebenfalls den internen Fehler 65535 auslösen oder die Kommunikation mit dem Diagnosetester komplett verhindern.

Woran erkennt man einen Defekt am 1J0 909 603?

Ein defektes 1J0 909 603 Steuergerät äußert sich primär durch eine permanent leuchtende Airbag-Kontrollleuchte im Kombiinstrument. Im Fehlerspeicher wird typischerweise der Fehlercode 65535 (Steuergerät defekt/Speicherfehler) abgelegt, der sich nicht dauerhaft löschen lässt. In manchen Fällen ist auch keine Kommunikation mit dem Steuergerät mehr möglich.

Das eindeutigste Symptom ist die dauerhaft aktive rote Airbag-Warnleuchte. Sie erlischt nach dem Fahrzeugstart nicht mehr, was anzeigt, dass das gesamte Rückhaltesystem aus Sicherheitsgründen deaktiviert ist.

Bei einer Diagnose mit einem geeigneten Werkstatttester wird der Fehlercode 65535 ausgelesen. Dieser Code bedeutet „Steuergerät fehlerhaft“ oder „interner Speicherfehler“ und weist direkt auf einen irreparablen internen Defekt hin, der eine Instandsetzung erfordert.

Ein charakteristisches Merkmal dieses Defekts ist, dass sich der Fehlercode 65535 nicht löschen lässt. Unmittelbar nach dem Löschvorgang erscheint der Fehler erneut im Speicher, da die zugrundeliegende Hardwareursache weiterhin besteht.

In einigen Fällen kann der Defekt so schwerwiegend sein, dass das Steuergerät gar nicht mehr auf Diagnoseanfragen antwortet. Der Versuch, eine Verbindung herzustellen, scheitert, was die Fehlersuche erschwert, aber ebenfalls auf einen Totalausfall der Steuerelektronik hindeutet.

In welchen Fahrzeugen ist das Steuergerät 1J0 909 603 verbaut?

Das Airbag-Steuergerät 1J0 909 603 und seine Varianten sind in einer Vielzahl von Modellen des VW-Konzerns verbaut. Dazu gehören diverse Baureihen von Volkswagen, Seat, Skoda und Ford. Bei Airbag24 reparieren wir dieses Steuergerät für die unten aufgeführten Fahrzeuge, wobei der passende Index (z.B. A, AH, AN) fahrzeugspezifisch ist.

Volkswagen: Polo II (86C), Multivan T4, Caravelle T4, Caddy (9KV), Golf 4 (1J), Beetle (1C)

Ford: Galaxy 1 ('95-'06)

Skoda: Pick-up (Mk1), Octavia Tour (Mk1), Octavia RS (Mk2), Octavia L&K (Mk4)

Seat: Ibiza 1 (021), Cordoba 1 (6K) & 2 (6L), Inca 1, Ibiza FR (Mk4), Ibiza Reference (Mk5)

Wie läuft die Reparatur des 1J0 909 603 bei Airbag24 ab?

Bei Airbag24 folgt die Reparatur des 1J0 909 603 einem etablierten Prozess. Nach Einsendung und Eingangsanalyse wird das Steuergerät auf Bauteilebene geprüft. Defekte Komponenten wie Speicherchips oder Spannungsregler werden ersetzt, kalte Lötstellen nachgelötet und die Speicherstruktur korrigiert. Ein Abschlusstest auf dem Prüfstand sichert die Funktion, inklusive 2 Jahre gesetzliche Gewährleistung.

Der Prozess beginnt mit dem fachgerechten Ausbau des Steuergeräts aus dem Fahrzeug und der Einsendung an Airbag24, idealerweise zusammen mit einem Diagnoseprotokoll. Im Labor wird das Gerät geöffnet und einer genauen optischen und elektrischen Prüfung unterzogen, um die exakte Fehlerursache zu lokalisieren.

Anschließend erfolgt die eigentliche Instandsetzung. Je nach Befund werden defekte Bauteile wie Spannungsregler, Kondensatoren oder Treiber-ICs ersetzt. Ein zentraler Schritt ist die Reparatur der Speicherstruktur, bei der fehlerhafte Daten im EEPROM korrigiert und ungültige Crashdatensätze im gesetzlich zulässigen Rahmen entfernt werden. Kalte Lötstellen werden professionell nachgelötet, um eine dauerhafte Verbindung zu gewährleisten.

Nach der Reparatur wird jedes Steuergerät auf einem speziellen Prüfstand getestet. Hier werden alle Sensor- und Zündkreissignale simuliert, um die korrekte Funktion der internen Logik und der Diagnosekommunikation zu verifizieren. Erst nach bestandenem Test wird das Gerät für den Rückversand freigegeben. Da das Originalgerät repariert wird, bleiben fahrzeugspezifische Codierungen erhalten, was eine aufwendige Neuprogrammierung nach dem Einbau in der Regel überflüssig macht.

Welche Versandoptionen bietet Airbag24?

Für die Einsendung Ihres Steuergeräts an Airbag24 können Sie es kostenlos selbst versenden oder eine Abholung durch UPS buchen. Nach der Reparatur bieten wir verschiedene Rückversandoptionen an: kostenlosen UPS Standardversand, optionalen UPS Expressversand sowie beide Varianten mit Nachnahme. Eine Selbstabholung vor Ort ist ebenfalls möglich.

Für den Hinversand haben Sie zwei komfortable Möglichkeiten. Sie können das Paket auf eigene Faust an uns senden oder den UPS-Abholservice nutzen, der Ihr Paket an einem Wunschort abholt.

Für den Rückversand nach erfolgreicher Reparatur stehen Ihnen folgende Optionen zur Verfügung:

Kostenloser UPS Standardversand (1-3 Werktage Zustellzeit).

UPS Expressversand für eine schnellere Zustellung (1-2 Werktage).

UPS Standardversand mit Nachnahme (1-3 Werktage).

UPS Expressversand mit Nachnahme (1-2 Werktage).

Zusätzlich besteht die Möglichkeit der Selbstabholung in unserer Niederlassung.
