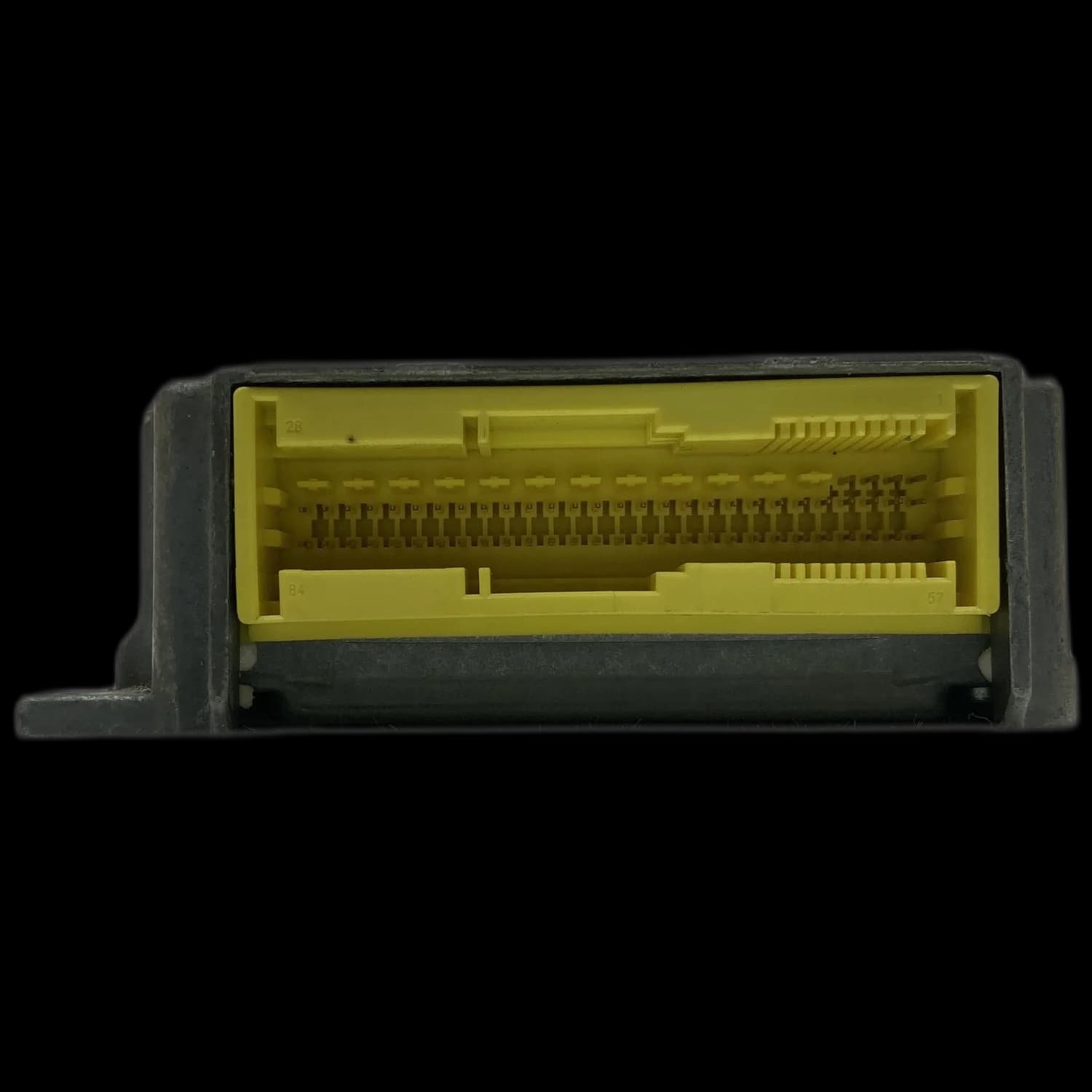

Airbag-Steuergerät mit der Teilenummer 002 820 32 26 (97)

Welche Funktion hat das Airbag-Steuergerät 002 820 32 26 (97)?

Das Airbag-Steuergerät mit der Teilenummer 002 820 32 26 (97), hergestellt von Temic, ist die zentrale Steuereinheit für das Insassenschutzsystem (SRS) in der Mercedes-Benz E-Klasse W210. Es verarbeitet Signale von Crash-Sensoren, um im Falle eines Unfalls Airbags und Gurtstraffer präzise und rechtzeitig auszulösen.

Dieses Steuergerät, auch bekannt als SRS-Modul (Supplemental Restraint System), überwacht kontinuierlich alle Komponenten des Rückhaltesystems. Dazu gehören die verschiedenen Airbags, die Gurtstraffer sowie die Sitzbelegungssensoren, wie zum Beispiel der Beifahrer-Sitzbelegungssensor, der für die Fehlercodes B1315 und B1316 relevant ist.

Bei diesem spezifischen Bauteil handelt es sich um die Variante "Armin 9195 Q2". Es ist für die korrekte Funktion des gesamten Sicherheitssystems unerlässlich und kommuniziert mit anderen Steuergeräten im Fahrzeug. Ein Ausfall führt unweigerlich zur Deaktivierung des Airbag-Systems und zu einer permanenten Warnmeldung im Kombiinstrument.

Welche Defekte treten bei 002 820 32 26 (97) auf?

Die häufigsten Defekte des Steuergeräts 002 820 32 26 (97) sind interne Elektronikfehler, die zum Fehlercode B1000 (Steuergerät defekt) führen, sowie gespeicherte Crash-Daten nach einem Unfall. Alterungsprozesse elektronischer Bauteile und Probleme mit der Spannungsversorgung (Unterspannung an Klemme 15R/15) sind weitere typische Ausfallursachen.

Nach einem Unfall speichert das Gerät unwiderruflich Crash-Daten. Diese Datenspeicherung ist eine Sicherheitsmaßnahme des Herstellers, die das Steuergerät blockiert und eine Wiederverwendung ohne professionelle Instandsetzung verhindert. Selbst nach der Reparatur des Fahrzeugs bleibt die Airbag-Leuchte an, bis diese Daten fachmännisch gelöscht werden.

Interne Hardwaredefekte sind eine verbreitete Ursache für den Ausfall. Diese manifestieren sich oft durch den Fehlercode B1000 oder spezifischere Codes wie B1103/B2D92 (Steuergerät Rückhaltesysteme defekt). Solche Fehler können durch alternde Bauteile oder Defekte auf der Platine selbst entstehen und sind nicht durch einfaches Löschen des Fehlerspeichers behebbar.

Probleme mit der Spannungsversorgung, die den Fehler N2/7 (Unterspannung an Klemme 15R/15) auslösen, können ebenfalls zu Fehlfunktionen führen. Es ist wichtig, auch verwandte Teilenummern wie A0018202326, 000 820 97 26, 001 820 21 26 und 001 820 22 26 sowie die Bosch-Vergleichsnummer 0 285 001 215 zu berücksichtigen, da diese ähnliche Fehlerbilder aufweisen können.

Woran erkennt man einen Defekt am Steuergerät 002 820 32 26 (97)?

Ein defektes Airbag-Steuergerät 002 820 32 26 (97) äußert sich primär durch eine dauerhaft leuchtende SRS/Airbag-Kontrollleuchte im Kombiinstrument. Oftmals lässt sich das Steuergerät nicht mehr mit einem Diagnosegerät ansprechen oder die gespeicherten Fehlercodes, insbesondere der interne Fehler B1000, können nicht gelöscht werden.

Das eindeutigste Anzeichen ist die permanent aktive Airbag-Warnleuchte. Sie signalisiert dem Fahrer, dass das Rückhaltesystem nicht funktionsfähig ist und im Falle eines Unfalls die Airbags nicht auslösen würden.

Ein weiteres klares Symptom ist die fehlende Kommunikation. Wenn eine Fachwerkstatt versucht, den Fehlerspeicher auszulesen, kann es vorkommen, dass das Diagnosegerät keine Verbindung zum SRS-Steuergerät herstellen kann. Dies deutet auf einen schwerwiegenden internen Defekt hin.

Selbst wenn eine Kommunikation möglich ist, lassen sich die Fehlercodes oft nicht löschen. Insbesondere der Fehler "B1000: Airbag-Steuergerät defekt" oder "B1103/B2D92: Steuergerät Rückhaltesysteme defekt" sind hartnäckig und weisen direkt auf einen Defekt im Gerät selbst hin, der eine Reparatur erfordert.

In welchen Fahrzeugen ist das Steuergerät 002 820 32 26 (97) verbaut?

Das Airbag-Steuergerät mit der Teilenummer 002 820 32 26 (97) wurde speziell für die Mercedes-Benz E-Klasse der Baureihe W210 Limousine entwickelt. Diese Modelle wurden im Zeitraum von 1995 bis 2002 produziert. Bei Airbag24 reparieren wir dieses spezifische Steuergerät für die genannte Fahrzeugserie.

Bei Airbag24 haben wir das Steuergerät 002 820 32 26 (97) für das folgende Modell gemappt und erfolgreich instand gesetzt:

Mercedes-Benz: E-Klasse W210 Limousine (1995-2002)

Es ist wichtig, vor dem Ausbau die Teilenummer am Gerät zu vergleichen, um die Kompatibilität sicherzustellen. Das Steuergerät befindet sich laut Herstellerangaben unter dem Aschenbecher vor dem Wählhebel in der Tunnelkonsole.

Wie läuft die Reparatur des Steuergeräts 002 820 32 26 (97) ab?

Die Reparatur bei Airbag24 konzentriert sich auf die Beseitigung der tatsächlichen Ursachen, wie das Löschen von Crash-Daten und die Instandsetzung interner Elektronikfehler. Nach der Einsendung wird das Gerät analysiert, defekte Bauteile werden ersetzt, die Gerätesoftware wird auf den Werkszustand zurückgesetzt und die Funktion anschließend auf einem Prüfstand verifiziert.

Bevor das Steuergerät ausgebaut wird, sollte eine Fachwerkstatt den Fehlerspeicher auslesen, um sicherzustellen, dass der Defekt tatsächlich im Steuergerät und nicht an einem externen Bauteil liegt. Ein Diagnoseprotokoll sollte der Sendung beigelegt werden. Beim Ausbau ist unbedingt die Batterie abzuklemmen, um Risiken zu minimieren.

Nach Eingang bei Airbag24 wird das Steuergerät einer Eingangsprüfung unterzogen. Die Techniker analysieren die Platine auf sichtbare Schäden und führen elektronische Messungen durch. Je nach Fehlerbild werden gespeicherte Crash-Daten gelöscht, das Gerät neu programmiert oder defekte elektronische Komponenten fachmännisch ersetzt.

Nach der Instandsetzung erfolgt ein umfassender Funktionstest. Erst wenn das Steuergerät alle Tests erfolgreich besteht, wird es für den Rückversand freigegeben. Die Reparatur ist eine kostengünstige und nachhaltige Alternative zum teuren Neukauf und ist Plug-and-Play-fähig, sodass keine weitere Codierung im Fahrzeug notwendig ist. Auf jede Reparatur gewähren wir 2 Jahre gesetzliche Gewährleistung.
